Встроенная измерительная система для рельсовых направляющих Rexroth

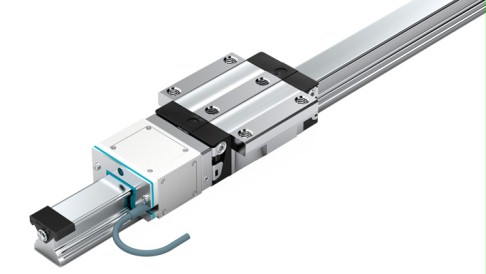

Эта бесконтактная линейная измерительная система доступна как для шариковых, так и для роликовых рельсовых направляющих. Она состоит из стальной измерительной линейки, встраиваемой в рельс, и магниторезистивного сканера типа AMOSIN, устанавливаемого с одного из торцов каретки.
Встроенная измерительная система Rexroth для рельсовых направляющих позволяет осуществлять высокоточное измерение положения даже в агрессивных средах с охлаждающими жидкостями, стеклянной пылью, металлической стружкой и т.д.
Основные преимущества встроенной измерительной системы для рельсовых направляющих:
- Устойчивость к жидким и твердым загрязнениям, таким как пыль и стружка;
- Отсутствие необходимости в обслуживании и высокая эксплуатационная надежность;
- Совместимость с линейными двигателями: не создает электромагнитных помех;
- Отсутствие износа благодаря бесконтактному индуктивному принципу работы;
- Прочность и надежность: измерительная линейка с мельчайшими делениями защищена стальной полосой, а блок датчиков со встроенной электроникой имеет класс защиты IP67;
- Экономичность: совместима со стандартными каретками и рельсами;
- Простота: легкая сборка и замена, не требующие специальных навыков;
- Точность: абсолютная точность ±5 мкм для длин измерения до 4500 мм и ±3 мкм для 2000 мм;
- Гибкость: аналоговый (1VSS) или цифровой (TTL) сигнал.
Скачать каталог рельсовых направляющих со встроенной измерительной системой (pdf, 1,79, англ.)
