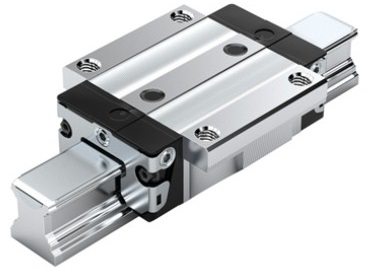

Шариковые рельсовые направляющие Rexroth

Шариковые направляющие Rexroth – это компоненты линейного перемещения с качением шариков в каретке. Стандартные направляющие доступны в восьми типоразмерах (15, 20, 25, 30, 35, 45, 55, 65), миниатюрные – в пяти (7, 9, 12, 15, 20). Они применяются в обрабатывающих центрах, роботизированном оборудовании и множестве других машин и станков.

Rexroth производит широкий ассортимент шариковых рельсовых направляющих, что позволяет нашим клиентам комбинировать рельсы с каретками во множестве различных сочетаний. Все варианты наших направляющих обладают отличными параметрами точности, жесткости, грузоподъемности и устойчивости к моментным нагрузкам.

Основные преимущества:

Высокая грузоподъемность во всех направлениях
Динамичность: v = 5 м/с, по заказу до 10 м/с и a = 500 м/с²
Экономичное смазывание в течение долго времени
Смазочные отверстия со всех сторон
Опциональные защитные ленты для рельса
Высокая жесткость благодаря O-образной схеме с преднатягом
Каретки «Супер» компенсируют неточности установки в широких пределах
Широкий выбор дополнительных уплотнений, скребков и т.д.
Встроенная индуктивная измерительная система доступна в качестве опции, длина до 4 м, разрешение менее 1 мкм
Каретки в варианте из нержавеющей стали согласно DIN EN 10088
Экономия веса до 60% при использовании алюминиевых кареток

Скачать каталог шариковых рельсовых направляющих Rexroth (pdf, 9,35 Мб, рус.)

Широкие шариковые рельсовые направляющие

Система из широкой каретки BNS с соответствующим рельсом имеет очень высокую торсионную жесткость. Это делает ее идеальной для использования в качестве однорельсовой системы и вообще всегда, когда требуется высокая устойчивость к моментным нагрузкам.

Устойчивые к коррозии шариковые рельсовые направляющие

Rexroth предлагает большой выбор коррозиестойких шариковых рельсовых направляющих для экстремальных условий окружающей среды, в том числе, при воздействии влаги, кислых, щелочных и солевых растворов.

Миниатюрные шариковые рельсовые направляющие

Эти миниатюрные шариковые рельсовые направляющие были специально разработаны для случаев, когда требуется сочетание компактности и высокой грузоподъемности. Они доступны в пяти типоразмерах (7, 9, 12, 15, 20).

Шариковые рельсовые направляющие с реечным приводом

Системы из рельсовых направляющих с параллельной передачей шестерня-рейка обеспечивают большую длину хода и высокую скоростью перемещения одновременно.

Максимально доступная длина хода практически не ограничена, так как рейки стыкуются между собой с торцов аналогично рельсам. Такое системное решение доступно для направляющих типоразмеров 25, 30 и 35. Модульный принцип конструкции позволяет сочетать друг с другом различные пары шестерня-рейка и рельс-каретка в зависимости от предъявляемых требований. Кроме того, это позволяет снизить затраты на проектирование и сборку, а для установки требуется только один ряд крепежных отверстий.

Важно отметить, что Rexroth может поставить своим клиентам не только механические компоненты для построения системы линейного перемещения, но и электрический привод – двигатели и системы управления – сразу и вместе.

Основные преимущества:

Модульная конструкция:
- Три сочетаемых размера
- Последовательное соединение позволяет добиться любой длины хода
- Доступен полный комплект из механических и электрических компонентов

Легкость сборки:
- Нужен лишь один ряд отверстий для крепления системы на месте
- Рельсы сами выравниваются относительно реек

Прочность и точность:
- Рейка и шестерня закалены и отшлифованы
- Косозубая передача работает тихо и допускает большой крутящий момент

Шариковые рельсовые направляющие со встроенной измерительной системой

Эта встроенная измерительная система подходит как для шариковых, так и для роликовых рельсовых направляющих. Она состоит из сканера типа AMOSIN с датчиками на каретке и стальной линейки на рельсе.

Подробнее о встроенной измерительной системе

Шариковые рельсовые направляющие для монтажных оснований из искусственного гранита

Прецизионные монтажные основания в процессе изготовления формируются из искусственного гранита – композитного материала, состоящего из порошковой минеральной смеси и связующей эпоксидной смолы. Профильные рельсы ложатся прямо на минеральное основание, что обеспечивает высокую точность, отсутствие сдвигов и изгибов даже при большом моменте затяжки крепежных винтов.

Подробнее о направляющих для оснований из искусственного гранита
