Линейные модули
Линейными модулями называют линейные приводы с корпусом из открытого алюминиевого профиля, вдоль которого движется каретка. Внутри корпуса находятся механические компоненты: направляющие и механическая передача. Электрическими компонентами (двигатель, питание, управление) линейный модуль комплектуется опционально. Механический привод в разных вариантах осуществляется винтовой парой, зубчатым ремнем на шкивах, реечной передачей, линейным двигателем или пневмоцилиндром. Каждый из этих типов привода имеет свои известные особенности, в соответствии с которыми следует делать выбор. Так, например, линейные модули с шариковинтовой передачей имеют высокую точность (до 25 мкм), а линейные модули с зубчатым ремнем – высокую скорость (до 10 м/с).
Модули линейного перемещения и системы на их основе служат для решения задач позиционирования и перемещения по одной координате, на плоскости и в трехмерном пространстве. Движение по одной оси может осуществляться с помощью одного устройства или двух, установленных параллельно. Многоосевые системы линейного перемещения собираются из нескольких одноосевых компонентов.
Готовые к установке линейные модули заводского изготовления имеют ощутимые преимущества по сравнению с самодельными устройствами, особенно в плане надежности и долговечности. Они применяются в обрабатывающих станках, конвейерах, перекладчиках, измерительной технике и других областях автоматизации производства.
Основные преимущества линейных модулей Rexroth:
- Все необходимые комплектующие – линейные приводы, направляющие, винтовые пары, электромоторы, системы управления – от одного поставщика
- Все интерфейсы и соединения согласуются между собой
- Разные типы механических компонентов на выбор
- Отдельные элементы конструкции идеально подогнаны друг к другу
- Критически важные детали модулей – собственного производства и высочайшего качества
- Максимальная длина почти не ограничена – один цельный модуль до 12 м
- Множество опциональных аксессуаров для сборки и установки: переходных пластин, кронштейнов, датчиков, переходников и крепежа
- Быстрая поставка готового комплекта со склада
Стандартные модули
Проверенное временем и универсальное решение для широкого круга задач в промышленности. Модули линейного перемещения в базовой конфигурации выпускаются в нескольких исполнениях.
Подробнее о стандартных модулях

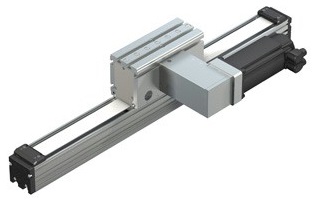

Модули типа «омега»
Эти модули называются так, потому что ремень, огибающий приводную шестерню, напоминает по форме букву «омега». В отличие от стандартных модулей, модули «омега» имеют привод, расположенный в каретке, которая устанавливается неподвижно. Профиль может свободно перемещаться, поэтому такая конструкция идеальна для больших длин хода по вертикали и горизонтали. В омега-модулях используются шариковые рельсовые направляющие.
Скачать каталог модулей типа «омега» (pdf, 6,74 МВ, англ.)
Компактные модули
Эти готовые к установке компактные модули Rexroth полностью покрывают потребности среднего и верхнего диапазона сборочных и погрузочно-разгрузочных систем. В качестве механического привода они могут иметь шариковинтовую передачу, зубчатый ремень или линейный двигатель и имеют высокую подвижность, грузоподъемность и жесткость.
Скачать каталог компактных модулей с шариковинтовым приводом и зубчато-ременным приводом (pdf, 9,15 МВ, рус.)
Компактные модули eLINE
Компактные модули eLINE типов eCKK и eCKR позволили значительно упростить выбор, сборку и ввод в эксплуатацию на производстве.
Прецизионные модули
Сочетание рельсовых направляющих и шариковинтовых приводов в компактном корпусе позволило создать эффективные линейные модули с высокими характеристиками при небольших габаритах. Миниатюрные системы PSK удовлетворяют требованиям современных производств по скорости и точности.
Скачать каталог прецизионных модулей (pdf, 2,71 МВ, англ.)
Мостовые модули
Мостовые модули – это полезное дополнение широкого ассортимента линейных модулей Rexroth. Они идеально подходят для работы по одной оси на больших расстояниях. Доступны с шариковинтовым или ременным приводом.
Скачать каталог мостовых модулей (pdf, 3,71 МВ, англ.)
Модульные приводы на основе ШВП
Модульные приводы Rexroth AOK, AGK и FAR – это готовые к установке приводные узлы с ведомым винтом и неподвижной гайкой или наоборот. Это позволяет получить все преимущества классической шариковинтовой передачи в виде готового к работе комплекта.
Скачать каталог модульных приводов на основе ШВП (pdf, 6,74 МВ, англ.)
