Линейные приводы
На основе линейных приводов создаются системы линейного перемещения, предназначенные для передвижения и выставления в заданное место рабочих инструментов, обрабатываемых заготовок, измерительных приборов и грузов в любых отраслях науки и техники. Отдельный компонент такой системы – линейный модуль, линейный цилиндр или линейный стол – состоит из собственно привода и системы направляющих. Приводной узел состоит из механической и, в случае обычно используемого электрического питания, электрической части. В роли направляющих могут выступать телескопические штоки, профили, рельсы, валы и т.д.
Механический привод осуществляется с помощью винтовой, ременной или реечной передачи; чаще всего используется шариковинтовая пара или зубчатый ремень. Для электрического привода применяют различные типы синхронных и асинхронных электродвигателей, в том числе, серводвигатели, моментные двигатели и высокоскоростные двигатели. Отдельно стоит сказать о линейных двигателях, которые осуществляют непосредственный линейный привод без преобразующего механизма. Дополняется электропривод системой управления, которая преобразует команды из своей памяти или внешнего источника в управляющие сигналы для системы линейного перемещения и синхронизирует между собой работу всех ее компонентов.
Линейные приводы Rexroth полностью готовы к интеграции во вновь разрабатываемое или уже существующее оборудование и служат для решения самых разнообразных задач – от погрузочно-разгрузочных операций до обработки алюминия и дерева. Rexroth поставляет готовые к установке системы линейного перемещения с различными вариантами привода и систем управления.
Преимущества линейных приводов Rexroth:
- Готовые к установке системы в комплекте с различными двигателями и блоками управления, а также датчиками и устройствами контроля позиционирования
- Широкий ассортимент конфигурируемых решений практически под любые нужды
- Все основные типы приводов, имеющиеся на рынке
- Универсальные многокоординатные системы на основе линейных модулей
- Высокая эффективность благодаря использованию собственных компонентов
- Доступный по всему миру сервис от местных представительств
- Прецизионные и компактные модули малых габаритов, в т.ч. уменьшенной высоты

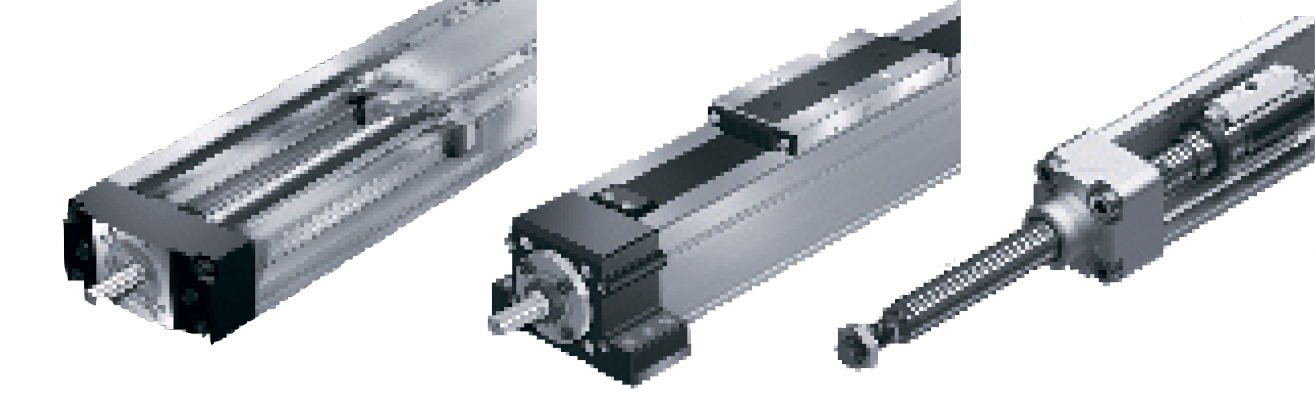

Линейные модули
В ассортименте Rexroth представлены стандартные, компактные, прецизионные и мостовые модули, а также модули типа «омега» и модули специальной конструкции.
Линейный модуль состоит из профиля, по которому перемещается каретка. Внутри профиля находятся направляющий и приводной механизмы, двигатель подсоединяется с торца.
Подробнее о линейных модулях
Электроцилиндры
Rexroth предлагает несколько типов электромеханических цилиндров для замены гидравлики и пневматики, а также создания нового оборудования с высокой производительностью и энергоэффективностью.
В основе конструкции электроцилиндра – прочный корпус, с одной стороны из него выдвигается шток, а с другой установлен блок электропривода. Вся механика находится внутри корпуса, направляющей является сам шток на линейном подшипнике скольжения или качения.
Подробнее об электроцилиндрах

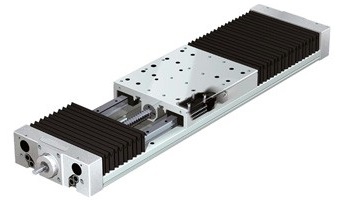

Линейные столы
Широкий выбор линейных столов Rexroth – от простых устройств на шариковых втулках до готовых к работе систем с интегрированным электрическим двигателем – позволяет создать на их основе систему линейного перемещения, оптимальную для решения конкретной задачи.
Подробнее о линейных столах
Блоки управления и двигатели
Rexroth предлагает различные блоки управления и двигатели для своих систем линейного перемещения. Блок управления и двигатель согласованы для обеспечения максимального удобства использования и готовы к работе.
Скачать каталог блоков управления и двигателей (pdf,1,55 МВ, англ.)
