Электроцилиндры

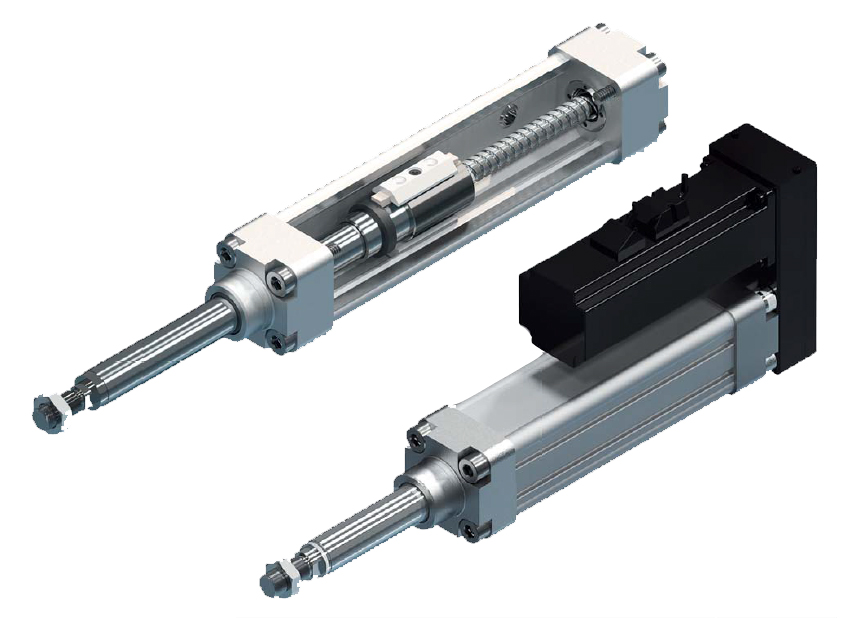

В основе конструкции электроцилиндра лежит телескопический принцип устройства. Из корпуса выдвигается шток и задвигается обратно, за счет того, что внутри корпуса установлен вращающийся винт, по которому перемещается гайка, соединенная со штоком. Вращение винта обеспечивается двигателем через редуктор, муфту или ременную передачу. Усиленный корпус имеет высокую жесткость для обеспечения целостности конструкции.Все ключевые компоненты этих модульных электроцилиндров – из ассортимента Rexroth, в том числе, шариковинтовые пары с разным шагом резьбы и двигатели (шаговые и серводвигатели) с различными характеристиками. Доступно несколько типоразмеров и длин хода. Таким образом, электромеханические цилиндры Rexroth являются гибким, конфигурируемым под конкретное применение решением. При необходимости они могут быть полностью готовы к использованию, так как все необходимые для построения цельной системы линейного перемещения составные части – механика, электропривод, питание, управление, соединительные и крепежные элементы – доступны от одного поставщика в виде согласованного работоспособного комплекта.
Говоря о линейном приводе, отметим, что электромеханические устройства в последнее время используются всё шире. В частности, они используются для замены гидравлических и пневматических цилиндров, по сравнению с которыми имеют ценные преимущества по энергоэффективности и управляемости, а также обеспечивают чистоту рабочего пространства и сочетают скорость работы с большой максимальной нагрузкой.
Rexroth предлагает электроцилиндры как чисто механические устройства и как готовые системы с тщательно подобранными редукторами, двигателями, блоками питания и управления из линейки продукции IndraDrive.

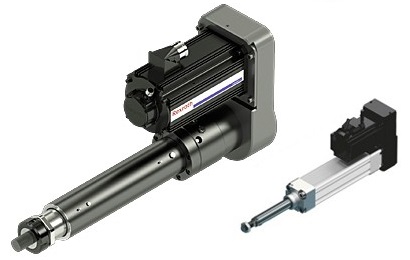

Стандартные электроцилиндры EMC
- Максимальная длина хода: до 1500 мм
- Максимальная скорость: до 1,6 м/с
- Максимальное усилие: до 29 кН
- Динамическая грузоподъемность: до 29 кН
Мощные электроцилиндры EMC
- Максимальная длина хода: до 1200 мм
- Максимальная скорость: до 1 м/с
- Максимальное усилие: до 110 кН
- Динамическая грузоподъемность: до 211 кН
Основные преимущества:
- Высокий КПД и малое воздействие на окружающую среду
- Простая, компактная и прочная конструкция для экономии места
- Широкий и полный выбор обеспечивает гибкость решений
- Точное позиционирование, динамичность, мощность и долговечность благодаря использованию прецизионных винтовых передач
- Готовые к установке полные системы «под ключ» для легкой и надежной установки и быстрого запуска
- Программируемые интеллектуальные системы управления для реализации сложных циклов перемещения (с заданием усилия, положения и скорости)
Профильные электроцилиндры
Подходят для использования в качестве приводов или вертикальных осей, например, в перекладчиках. Малая собственная масса системы профильных электроцилиндров способствует низкому энергопотреблению и малой инерции, что позволяет использовать их в любых задачах, требующих высокой точности позиционирования.
В основе конструкции профильного электроцилиндра лежат фиксируемый алюминиевый профиль и алюминиевый шток специальной формы в поперечном сечении. Шток установлен на двух стальных направляющих, приводится в движение шариковинтовой передачей и движется внутри профиля на двух каретках. Такая система может выдерживать большие продольные и поперечные нагрузки. Профиль квадратной формы со стороной 50, 70 или 100 мм обеспечивает длину хода до 400 мм.
Другая особенность – быстрая и легкая сборка за счет модульности конструкции. Сборочная технология с центрирующими кольцами избавляет от трудоемкого выравнивания. Кроме того, в отличие от многих традиционных решений, не требуются специальные переходники.
Доступно два варианта крепления двигателей для профильных электроцилиндров: продольное (через фланец и муфту) и параллельное (через боковой блок и ремень), в том числе, полностью собранными. Имеется широкий выбор серводвигателей и шаговых двигателей с абсолютным или инкрементальным энкодером, а также опциональным тормозом.
Основные преимущества:
- Законченное устройство с системой направляющих и механическим приводом
- Компактная конструкция
- Малый собственный перемещаемый вес
- Динамичность, высокие рабочие ускорения
- Устойчивость к моментным нагрузкам
- Быстрая сборка благодаря модульной конструкции
- Тщательно подобранные стандартные длины хода
- Удобство заказа с помощью кодов опций
- Доступны различные шаговые двигатели и серводвигатели
