Шарико-винтовые передачи и ролико-винтовые передачи

Шарико-винтовые передачи и ролико-винтовые передачи Винтовая передача состоит из винта и гайки, соприкасающихся друг с другом через резьбовые поверхности. Когда они движутся друг относительно друга, одновременно происходит вращение и линейное перемещение. Если один из элементов (винт или гайку) принудительно вращать, а вращение другого заблокировать, то второй будет линейно перемещаться относительно первого. Этот принцип действия используется для осуществления линейного привода в различных механических и электрических устройствах.

В современном оборудовании, таком как металлообрабатывающие станки и промышленные роботы, используются винтовые передачи качения. В них происходит качение шариков или роликов между гайкой и винтом, за счет чего трение минимизируется, особенно в сравнении с винтовыми передачами скольжения. Следствиями этого являются повышение КПД передачи (90% и более), снижение энергопотребления и тепловыделения, увеличение долговечности.

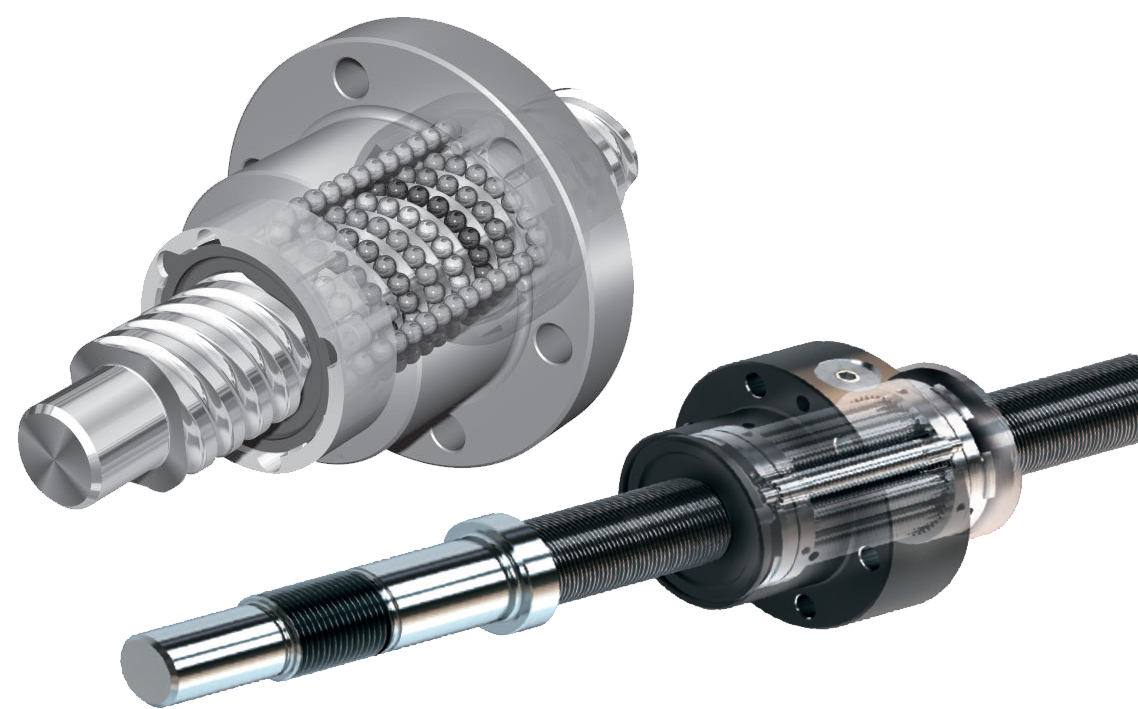

Существует два типа винтовых передач качения: шарико-винтовые передачи (ШВП) и ролико-винтовые передачи (РВП). В шариковой винтовой передаче гайка содержит шарики, движущиеся по резьбе винта под нагрузкой и по возвратным каналам свободным ходом. Она имеет легкий ход и обеспечивает быстрое перемещение при высоких нагрузках. В роликовой винтовой передаче внутри гайки расположены ролики с резьбой, катящиеся вокруг винта. Преимущества РВП – это высочайшая грузоподъемность, точность и устойчивость к тяжелым условиям работы.

Своим клиентам Rexroth всегда предлагает подходящие решения для конкретных задач, в том числе широкий выбор винтовых передач различных типов. В нашем ассортименте представлены шарико-винтовые пары и планетарные ролико-винтовые пары.

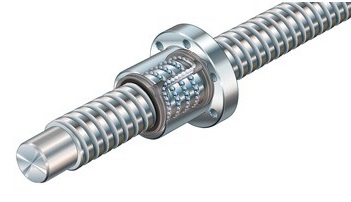

Шарико-винтовые передачи Шарико-винтовые передачи

Доступные в размерах от 6 до 125 шариковинтовые пары Rexroth предоставляют конструкторам множество решений для задач перемещения и позиционирования с приводом вращением винта либо гайки. Требуются ли высокая линейная скорость и грузоподъемность или минимальные габариты, вы всегда найдете подходящий вариант.

Более подробная информация о ШВП

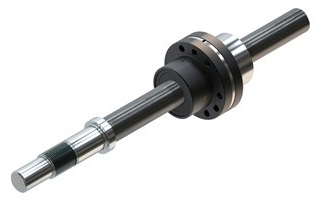

Планетарные ролико-винтовые передачи Планетарные ролико-винтовые передачи

Планетарные ролико-винтовые пары Rexroth – это линейные механические приводы с исключительными характеристиками. Эти мощные механизмы отлично подходят для работы при нагрузках выше средних, например, в прессах, станках и установках для литья пластиковых деталей под давлением.

Более подробно о планетарных РВП
