Шарико-винтовые передачи

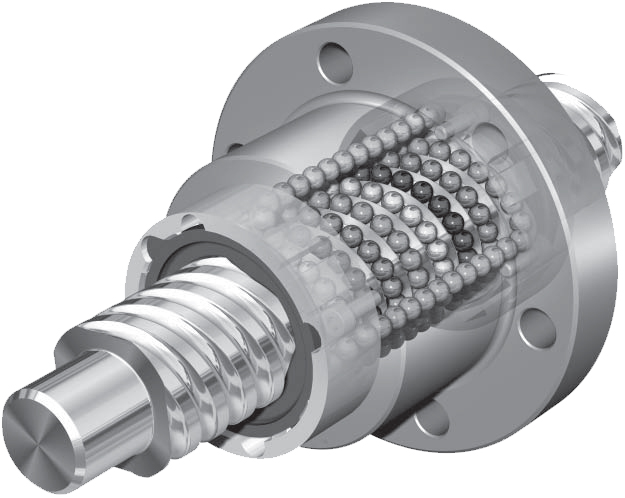

Одними из наиболее распространенных в промышленности линейных механических передач являются шариковые винтовые передачи. Как и другие винтовые пары, они состоят из винта и гайки. На винте накатана или нашлифована резьба особого профиля. Такая же резьба есть на внутренней поверхности гайки, по ней катятся шарики с последующим возвращением в начало спиралевидной траектории через рециркуляционные каналы. Таким образом, в шарико-винтовых парах контакт составных частей и передача нагрузок между ними обеспечиваются трением качения, благодаря чему ШВП обладают отличными параметрами жесткости, грузоподъемности и долговечности.
Основные преимущества шарико-винтовых передач:
- Бесшумность хода благодаря оптимизации рециркуляционных каналов
- Равномерное качение шариков благодаря полной внутренней рециркуляции
- Большое количество шариков обеспечивает высокую грузоподъемность
- Коэффициент скорости D•n = 150000 обеспечивает выдающуюся динамичность
- Эффективные уплотнения с очищающими способностями
- Надежная и безопасная установка гайки
- Обширная номенклатура продукции, доступной со склада
- Быстрая доставка по запросу
Стандартный ассортимент шарико-винтовых передач
Шариковинтовые пары Rexroth не только быстро работают, но и быстро поставляются. В стандартный ассортимент входят прецизионные винты диаметром от 8 до 60 мм, широкий выбор гаек (с регулируемым преднатягом, двойные) и других вариантов компонентов для решения большинства задач позиционирования, подачи и перемещения. Также возможна обработка концов винта, одна из стандартных версий или по указаниям заказчика.
При заказе можно выбрать любую комбинацию доступных винтов и гаек, включая обработку винтов, как готовый собранный узел. Ограничения накладываются только конструктивной совместимостью компонентов.
Выбрать необходимый вариант можно по каталогу шариковых винтовых передач Rexroth, также можно запросить 3D-модели.
Скачать каталог шарико-винтовых и ролико-винтовых передач (pdf, 27 МВ, 2020 г, англ.)
Шарико-винтовые передачи со смазочным модулем
Новый смазочный модуль Rexroth VSE для шариковинтовых передач типоразмеров 20, 25, 32 и 40 обеспечивает оптимальное смазывание на протяжении 5 лет работы в нормальных условиях, что соответствует примерно 300 млн оборотов. За счет того, что он не требует обслуживания и заменяет собой централизованную систему смазывания, при его использовании обеспечивается минимизация эксплуатационных расходов и значительное снижение общих затрат.
Смазочный модуль VSE состоит из пластикового корпуса, емкости для масла и смазывающей губки с открытыми порами. Для достижения оптимальных результатов требуется только один смазочный модуль на одну гайку. Это предоставляет конструкторам исключительную гибкость при интеграции в уже существующее или вновь разрабатываемое оборудование. Модуль совместим практически со всеми гайками и пригоден как для горизонтальных, так и для вертикальных конфигураций. Rexroth поставляет смазочный модуль полностью готовым к работе на собранной и обработанной шарико-винтовой паре.
Оптимизация процесса смазывания за счет использования минимально необходимого количества смазки в течение всего срока службы шариковинтовой передачи позволяет не только снизить расходы на смазку и техобслуживание, но и обеспечить чистоту рабочего пространства, что особенно важно для автоматизации производства, погрузочно-разгрузочных работ, электроники и медицины.
Скачать каталог шарико-винтовых передач со смазочным модулем(pdf, 0,5 МВ, англ.)
