Планетарные ролико-винтовые передачи

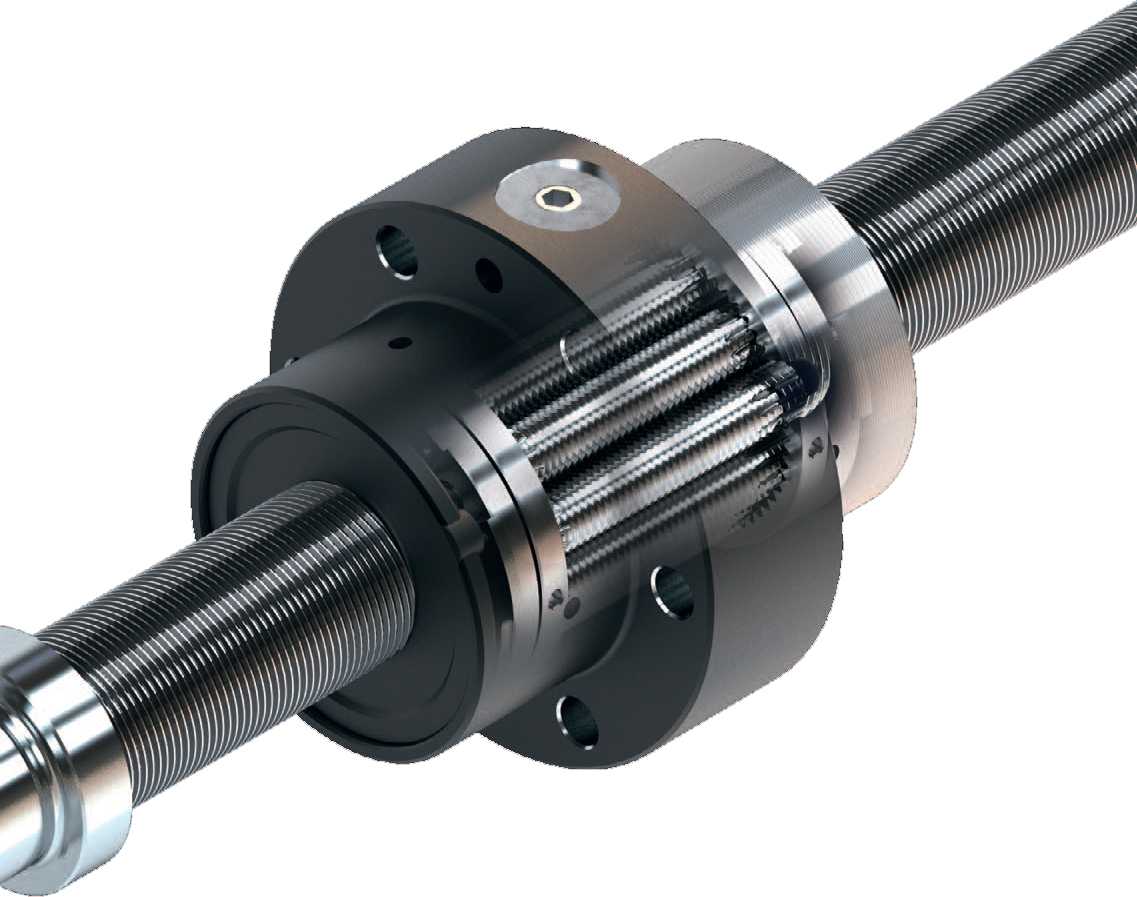

Мощные и прочные планетарные роликовинтовые передачи PLSA дополняют ассортимент линейных компонентов Rexroth и позволяют решать задачи быстрого и точного перемещения при воздействии высоких нагрузок и неблагоприятных условий среды.В планетарной роликовой винтовой передаче внутри гайки между ее внутренней резьбой и резьбой винта по окружности равномерно расположены резьбовые ролики. Они удерживаются на одинаковом расстоянии друг от друга кольцами, в отверстия которых вставлены оси на концах роликов. Удержание их внутри гайки и равномерное качение обеспечиваются за счет контакта зубчатых колес роликов и внутреннего зацепления гайки. При движении роликовинтовой передачи ролики катятся между гайкой и винтом, которые перемещаются друг относительно друга.

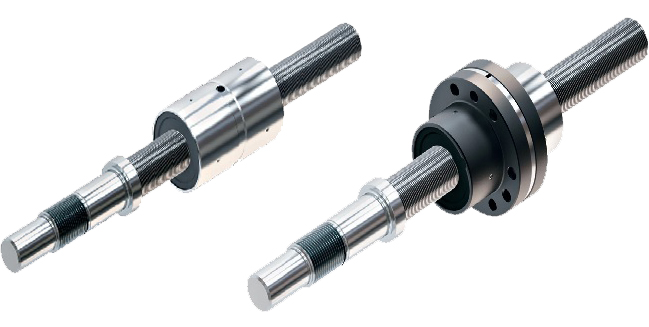

Гайка может быть либо цилиндрической со шпоночным пазом, либо фланцевой, в зависимости от конфигурации места установки. Концы винта ролико-винтовой пары обрабатываются для установки на подшипниковые опоры и соединения с приводом вращения.
Применяются ролико-винтовые передачи в станках для обработки металлов резанием и давлением, измерительных и испытательных устройствах, промышленных роботах и сборочных линиях, погрузочно-разгрузочных и упаковочных машинах, медицинском оборудовании и т.д.
Основные преимущества ролико-винтовых передач PLSA:
- высочайшая грузоподъемность, осевая жесткость и долговечность благодаря очень большой площади контакта поверхностей качения;
- исключительная точность позиционирования и повторяемость, даже при минимальных длинах перемещения;
- устойчивость к ударам, загрязнениям и недостаточному смазыванию;
- бесшумная работа благодаря удержанию и согласованию роликов;
- плотная «упаковка» составных частей обеспечивает малые установочные габариты;
- эффективные уплотнения обеспечивают малый расход смазки и чистоту;
- доступно несколько типов гаек и вариантов обработки концов вала.
