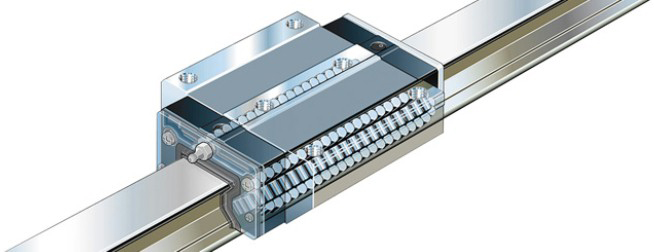

Роликовые рельсовые направляющие Rexroth
Роликовые направляющие Rexroth обеспечивают прецизионное перемещение, отличаются выдающейся грузоподъемностью и исключительной поперечной жесткостью. Доступен широкий выбор исполнений и вариантов конструкции, а также типоразмеров: стандартных направляющих (25, 35, 45, 55, 65) и крупногабаритных направляющих (100, 125).
Они используются в высокоточном промышленном оборудовании, например, металлообрабатывающих станках с ЧПУ и обрабатывающих центрах, сварочных автоматах, станках для лазерной резки, окрасочных машинах, роботизированных производственных линиях, сборочных цехах, и т.д.
Системы линейного перемещения на основе роликовых рельсовых направляющих позволяют перемещать самые тяжелые грузы и развивать самые большие усилия в ходе выполнения производственных процессов без каких-либо сложностей. При этом обеспечивается конструктивно заданная жесткость и, в конечном итоге, точность, необходимая для современных станков и роботов. Подходящий класс точности можно выбрать для конкретной задачи.
Основные преимущества:- Крайне высокая грузоподъемность в любом поперечном направлении;
- Высокий допустимый опрокидывающий момент;
- Плавное, тихое перемещение благодаря оптимизированной конструкции системы рециркуляции роликов и направляющих элементов;
- Торцевые уплотнения в стандартной комплектации;
- Минимальный расход смазки благодаря оптимизированной конструкции смазочных каналов;
- Точки подачи смазки могут быть расположены с любой стороны для удобства смазывания;
- Опциональные защитные ленты для рельсов позволяют упростить установку;
- В качестве опции доступна встроенная измерительная система для длин хода до 4 м, с разрешением менее 1 мкм.
Скачать каталог роликовых рельсовых направляющих (pdf, 9,83 Мб, рус.)
Крупногабаритные роликовые рельсовые направляющие размеров 100 и 125
Роликовые рельсовые направляющие Rexroth размеров 100 и 125 – это специальные крупногабаритные направляющие качения для применения
в тяжелом оборудовании.
Расширение ассортимента роликовых рельсовых направляющих за счет моделей типоразмеров 100 и 125 позволило все большему числу промышленных производителей перейти к использованию направляющих качения в тяжелом оборудовании. В таких областях как обработка металлов давлением и резанием, подъемно-транспортные операции с большими грузами, применение направляющих качения с рециркуляцией роликов по сравнению с традиционными направляющими скольжения. Это ценное преимущество, вкупе с упрощением сборки и установки, позволяет снизить стоимость машинного оборудования и значительно повысить его точность.
Основные преимущества:- Непревзойденное соотношение грузоподъемность/габариты;
- Типоразмер 100 заполняет нишу между стандартным 65 и большим 125 размерами;
- Геометрические размеры те же, что у аналогичных конкурирующих решений;
- Полностью герметичные в стандартном исполнении;
- Доступен выбор между смазыванием масляной и консистентной смазкой;
- Крепление возможно как снизу, так и сверху;
- Отличная жесткость во всех направлениях;
- Устойчивость к моментам по всем осям;
- Все варианты компонентов одного типоразмера полностью взаимозаменяемы, что позволяет создавать гибкие системы, перенастраиваемые под конкретную задачу;
- Плавность рециркуляционных каналов и большое число роликов обеспечивают;
- Алюминиевые или пластиковые торцевые крышки;
- Как опция доступны коррозионно-стойкие каретки и рельсы Resist CR, серебристые матовые, с покрытием из твердого хрома, класс точности Н, преднатяг C2 и C3.
Статическая грузоподъемность направляющих типоразмера 100 составляет 1218 кН, а динамическая, для длинной каретки – 632 кН, что соответствует максимальному взлетному весу среднемагистрального пассажирского самолета.
Динамическая грузоподъемность направляющих 125 типоразмера – около 1000 кН, а статическая еще больше – 2000 кН, значение эквивалентное весу более сотни автомобилей.
Роликовые рельсовые направляющие для монтажных оснований из искусственного гранита
В самом современном прецизионном оборудовании монтажные основания изготавливают из композитного искусственного
гранита на основе минеральной смеси с эпоксидным клеем в качестве связующего вещества. Рельсы устанавливаются прямо
на гранитную поверхность, что обеспечивает их неподвижность и точность перемещения каретки.
Подробнее о роликовых направляющих для оснований из искусственного гранита
Роликовые рельсовые направляющие со встроенной измерительной системой
Измерительная система встраивается прямо в направляющую – на рельс кладется измерительная линейка со шкалой внутри,
а на каретку крепится индуктивный сканер AMOSIN.
Подробнее о встроенной измерительной системе для роликовых направляющих
