Редукторы для серводвигателей
Механизм, предназначенный для передачи вращения с изменением скорости и крутящего момента, называется редуктором. Он имеет ведущий (входной) вал, который обычно приводится в движение быстро вращающимся электродвигателем с умеренным моментом, и ведомый (выходной) вал, вращающийся медленнее входного, но с более высоким моментом. Соотношение между скоростями вращения на выходе и входе – это передаточное число.
Внутри цилиндрического редуктора, с параллельными или соосными валами, находятся цилиндрические шестерни, внутри конического, где валы расположены под прямым углом – конические.

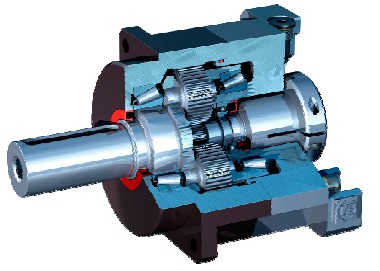

В планетарном редукторе между коронным зубчатым венцом и солнечным зубчатым колесом расположены шестерни-сателлиты. Валы соосные. Червячный редуктор передает вращение под прямым углом – в нем шестерню приводит червячный винт. Существуют также редукторы других типов (глобоидные, волновые) и комбинированные (цилиндрическо-конические и т.д.).
Редукторы широко используются в промышленных приводах для того, чтобы высокую скорость вращения ротора двигателя преобразовать в низкую скорость вращения соответствующего элемента. В системах линейного перемещения это, например, винт шариковинтовой передачи или шкив ременной передачи.

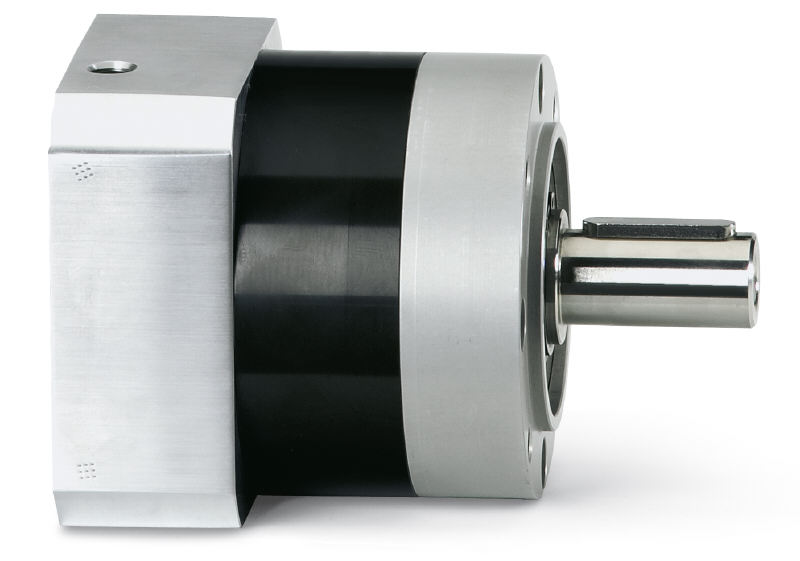

GTE – для стандартных задач, недорогие и компактные
- Отличное стандартное решение
- Малый люфт
- Свободный выбор положения установки
- Бесшумная работа
- Смазка на весь срок службы
Практически под любые условия таких задач можно подобрать подходящий редуктор GTE, благодаря равномерной линейке типоразмеров и мощностей. Доступны одноступенчатые или двухступенчатые редукторы с гладким валом или валом со шпонкой.
Скачать каталог редукторов для серводвигателей GTE (pdf, 317 КВ, англ.)

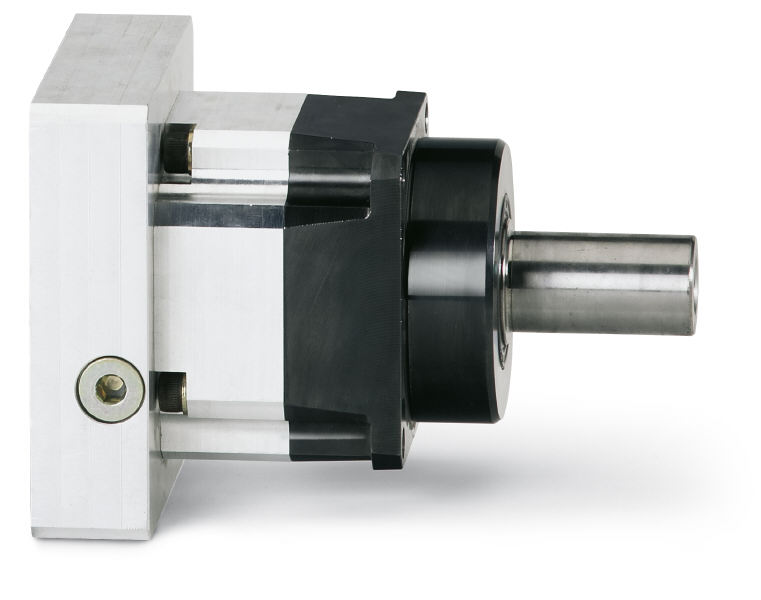

GTM – для задач, требующих особой точности и гибкости
- Прецизионная зубчатая передача для высочайшей точности позиционирования
- Минимальное тепловыделение в непрерывном режиме
- Оптимизированная форма зубьев обеспечивает бесшумную работу
- Устойчивый к внешним воздействиям герметичный корпус
- Компактная жесткая конструкция обеспечивает большой передаваемый крутящий момент
В сочетании с динамичными двигателями серии IndraDyn они позволяют достигать высоких скоростей вращения, ускорений и оптимальной точности позиционирования. Одно- или двухступенчатые редуктора поставляются с цилиндрическим концом вала или со шпоночным валом, под заказ возможно исполнение с уменьшенным зазором.
Скачать каталог редукторов для серводвигателей GTM (pdf, 320 КВ, англ.)
