Линейные двигатели IndraDyn L

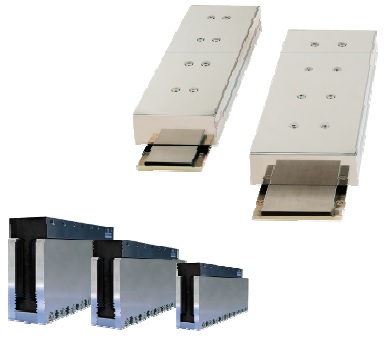

Линейные двигатели IndraDyn L Если мысленно взять вращающийся электрический двигатель и развернуть его статор и ротор параллельно друг другу, мы получим линейный двигатель. В нем сразу развивается сила, а не крутящий момент, поэтому не требуется преобразование движения. Это обеспечивает многократное сокращение количества механических связей промежуточных элементов, что повышает КПД и точность всего линейного привода и уменьшает его инерцию. Линейные двигатели развивают очень высокие скорости и ускорения. Также они в несколько раз долговечнее линейных приводов с механическими передачами.

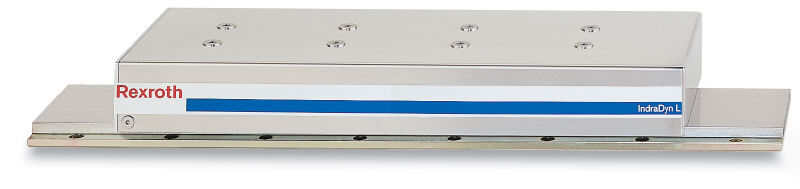

MLF – мощные и прочные линейные двигатели с сердечником Линейные двигатели с сердечником IndraDyn L MLF Компактность, защищенность и максимальное усилие до 21500 Н позволяют синхронным линейным двигателям MLF успешно решать задачи в области станочного оборудования.

Благодаря малой неравномерности усилия эти двигатели оптимальны для быстрого перемещения больших масс в неблагоприятных условиях. Они полностью заключены в защитный корпус из листового металла – нержавеющей стали или титанового сплава, и могут быть легко установлены непосредственно там, где происходит механическая обработка.

Доступно несколько типоразмеров, рассчитанных на типичные требования, в стандартном или теплоизолированном исполнении для минимального термического воздействия на оборудование. Сочетание нескольких линейных двигателей – последовательное или параллельное – позволяет создавать принципиально новые конструкции станков со значительно повышенными допустимыми усилиями обработки.

Значок pdf Скачать каталог линейных двигателей IndraDyn L MLF с сердечником (pdf, 322 КВ, англ.)

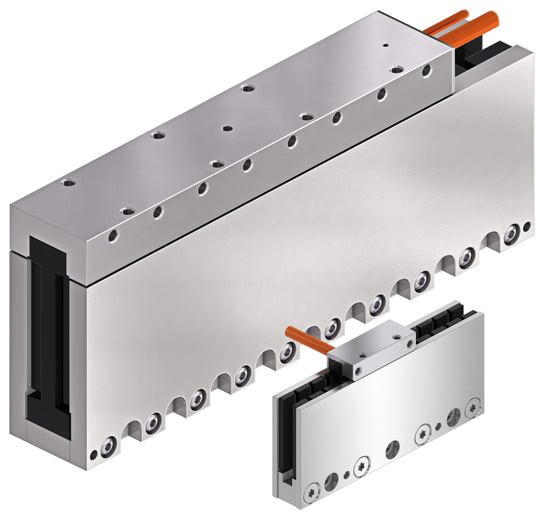

MCL – Динамичные и компактные линейные двигатели без сердечника Линейные двигатели без сердечника IndraDyn L MCL Линейные двигатели MCL без железного сердечника оптимальны для позиционирования небольших масс с исключительной точностью и синхронностью. От двигателей с сердечником они отличаются конструкцией первичного элемента, содержащего полностью залитую компаундом трехфазную обмотку из медного провода. U-образный вторичный элемент содержит постоянные магниты и располагается вокруг первичного элемента, «охватывая» его. Такая конструкция обеспечивает отсутствие пульсаций при взаимном притяжении и отталкивании между подвижной и неподвижной частями во время движения и, как следствие, исключительно равномерное усилие.

Упомянутые особенности, вкупе с относительно небольшой собственной перемещаемой массой, обуславливают высокий уровень динамичности и точности. Компактная конструкция предусматривает использование различных переходных пластин для установки первичного и вторичного элемента, что обеспечивает максимальную гибкость при разработке. Опционально доступен датчик Холла для первичного позиционирования при запуске.

Типичные области применения безжелезных линейных двигателей связаны с перемещением небольших полезных нагрузок на максимально возможной скорости и с максимально возможной точностью. Это, например, монтажные захватывающие установки для микроэлектроники, а также манипуляторы-перекладчики для сборочных производств и общей автоматизации. Выдающиеся способности двигателей MCL к синхронизации позволяют успешно использовать их в измерительных приборах и испытательных установках.

Значок pdf Скачать каталог линейных двигателей IndraDyn L MCL без сердечника (pdf, 320 КВ, англ.)
